電磁兼容IEC61000靜電檢測要注意什么？靜電放電（Electrostatic Discharge，簡稱ESD）是指由于兩個不同物體之間的摩擦、接觸或分離而產生的靜電荷的迅速轉移現象。靜電放電會產生高壓、高溫、高頻和強磁場等效應，對電子設備造成嚴重的損害。因此，評估電子設備對靜電放電的抗擾度（Electrostatic Discharge Immunity，簡稱ESD）是非常重要的。

靜電放電抗擾度測試是指在模擬實際使用環境中，對被測設備施加不同強度的靜電放電脈沖，并觀察其性能變化和故障現象，以判斷其抗擾度等級的測試。靜電放電抗擾度測試是電磁兼容（Electromagnetic Compatibility，簡稱EMC）測試的一部分，也是國際上通用的一種測試方法。

根據國際標準IEC 61000-4-2，靜電放電抗擾度測試主要包括以下內容：
1、測試設備：主要包括ESD發生器、接地系統、測量儀器等。
2、測試方法：主要包括接觸放電法和空氣放電法。接觸放電法是指將ESD發生器的放電極直接接觸到被測設備的金屬部件或導體表面上，產生一個接觸放電脈沖。空氣放電法是指將ESD發生器的放電極盡可能快地接近并觸及受試設備（不要造成機械損傷），期間可能會產生一個空氣放電火花。
3、測試點：主要包括垂直耦合平面（Vertical Coupling Plane，簡稱VCP）、水平耦合平面（Horizontal Coupling Plane，簡稱HCP）和被測設備本身等。
4、測試參數：主要包括放電極形狀、放電極重復頻率、放電脈沖極性、放電脈沖幅值、放電脈沖波形等。
5、測試過程：主要包括選擇測試方法、選擇測試點、選擇測試參數、施加靜電放電脈沖、記錄測試結果等。

6、測試結果：主要包括被測設備的性能變化和故障現象，以及其對應的抗擾度等級。根據IEC 61000-4-2標準，抗擾度等級分為四級，分別對應不同的放電脈沖幅值。

靜電放電抗擾度測試有哪些常見問題？
在實際進行靜電放電抗擾度測試時，可能會遇到一些常見問題，例如：
1、被測設備無法正常啟動或運行
2、被測設備出現死機、重啟、復位等現象
3、被測設備出現誤動作、誤報警、誤顯示等現象
4、被測設備出現功能丟失、性能下降、數據丟失等現象

5、被測設備出現燒毀、損壞等現象

這些問題可能是由于以下原因造成的：
1、被測設備的外殼、按鍵、接口等部位沒有良好的接地或屏蔽，導致靜電放電直接侵入內部電路
2、被測設備的外殼、按鍵、接口等部位有縫隙、孔洞等，導致靜電放電形成火花，產生強烈的輻射干擾
3、被測設備的內部電路沒有采用合適的保護器件，導致靜電放電造成器件損壞或性能下降
4、被測設備的內部電路沒有采用合理的布局、走線、濾波等措施，導致靜電放電造成信號干擾或噪聲

5、被測設備的軟件沒有采用有效的檢測、處理、恢復等機制，導致靜電放電造成程序錯誤或死循環

靜電放電抗擾度測試有哪些整改方案？
針對上述可能出現的問題，可以采用以下一些整改方案：
1、對被測設備的外殼、按鍵、接口等部位進行良好的接地或屏蔽，防止靜電放電直接侵入內部電路
2、對被測設備的外殼、按鍵、接口等部位進行密封或覆蓋，防止靜電放電形成火花，產生強烈的輻射干擾
3、對被測設備的內部電路采用合適的保護器件，如TVS管、ESD防護器件等，防止靜電放電造成器件損壞或性能下降
4、對被測設備的內部電路采用合理的布局、走線、濾波等措施，減少靜電放電造成的信號干擾或噪聲

5、對被測設備的軟件采用有效的檢測、處理、恢復等機制，防止靜電放電造成程序錯誤或死循環

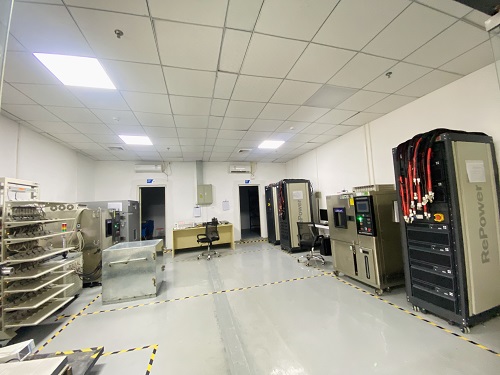

以上資料由環測威整理發布，如有疑問或需檢測認證歡迎與環測威檢測直接溝通（4008-707-283）擁有自建實驗室，為廣大客戶提供各行各業的檢測認證服務，深受廣大客戶信賴。
