EN61326標準測試辦理要求及流程有哪些?隨著電子技術的飛速發展和工業自動化的普及,測量、控制和實驗室設備的電磁兼容性和電氣安全性越來越受到重視。EN61326標準,作為這一領域的關鍵規范,為相關設備的設計、制造和測試提供了明確的指導。
EN61326標準是針對測量、控制和實驗室用電氣設備的電磁兼容性(EMC)要求而制定的國際標準。近年來,EN61326-1:2013取代了EN61326-1:2006,成為歐盟官方期刊中的強制性要求,并于2015年8月14日正式生效。這一更新旨在使標準更加適應現代電子設備的發展需求,確保設備在復雜電磁環境中的穩定性和安全性。
1、發射測試
EN61326標準要求設備在工作時不會產生對其他設備造成干擾的電磁場。這意味著設備在設計和制造時需要考慮電磁輻射的控制,并通過相應的發射測試來驗證其符合要求。具體測試內容包括:
2、射頻輻射發射測試:模擬設備在正常工作狀態下的電磁輻射情況,確保輻射水平不超過標準限值。
傳導發射測試:檢測設備通過電源線、信號線等傳導路徑對其他設備的干擾。
抗擾度測試
抗擾度測試是評估設備在遭受外部電磁干擾時的穩定性和可靠性。EN61326標準規定了多種抗擾度測試方法,包括:
3、靜電放電(ESD)測試:模擬人體或其他物體對設備產生的靜電放電,驗證設備的抗靜電干擾能力。從EN61326-1:2006到EN61326-1:2013,靜電放電的測試水平從±4kV空氣放電增加到±8kV空氣放電,旨在使標準更接近非實驗室環境。
射頻電磁場輻射抗擾度測試:模擬無線電波等射頻電磁場對設備的干擾,評估設備的抗射頻干擾能力。
電快速瞬變脈沖群抗擾度測試:模擬電源線上由于開關操作等產生的瞬態脈沖干擾,驗證設備的抗瞬態脈沖能力。
4、電氣安全性測試要點
EN61326標準不僅關注設備的電磁兼容性,還強調其電氣安全性。具體測試要點包括:
6、介電強度測試:對設備施加高于正常工作電壓的高壓,驗證設備的絕緣系統能否承受可能發生的過電壓而不發生擊穿。
7、接地電阻測試:檢查設備的接地系統是否有效,確保在故障情況下能夠將電流迅速導入大地,防止觸電事故發生。
與EN61326-1:2006相比,EN61326-1:2013在多個方面進行了更新和補充:
1、增加與“允許的性能損失”相關的部分:如果制造商未確定低性能級別或允許的性能損失,用戶可以根據設備或產品文檔的合理期望推斷它們。這一變化有助于用戶更好地理解設備在特定條件下的性能表現。
2、引用標準的更新:從參考CISPR 11:2003更新為參考CISPR 11:2009+A1:2010,為“小型設備”在3米測試距離處建立了替代輻射發射限值。同時,靜電放電的測試水平也得到提高,以更好地模擬非實驗室環境。

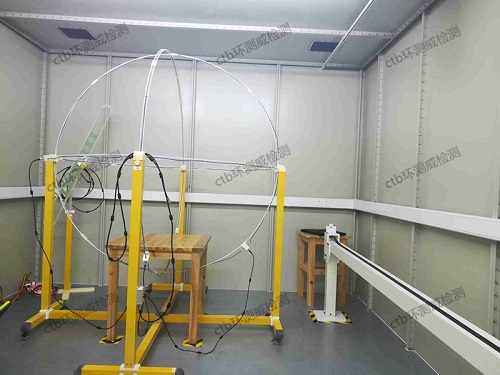

3、新增對磁敏設備的要求:對于霍爾效應傳感器和磁繼電器等磁敏設備,EN61326-1:2013增加了對工頻磁抗擾度(IEC 61000-4-8)的新要求,測試水平為3A/m。這一變化旨在提高磁敏設備在復雜電磁環境中的穩定性和可靠性。
4、端口類別的調整:EN61326:2006中的“Measurement I/O”端口類別在新版標準中被刪除,相關端口現歸入“I/O信號/控制”類別。這一調整使得測試級別的定義更加統一和規范。
EN61326標準作為測量、控制和實驗室用電氣設備的電磁兼容性要求的重要規范,對于提升設備的電磁兼容性和電氣安全性具有不可替代的作用。企業應加強對該標準的理解和應用,提高自身的技術能力和水平,以應對日益復雜的電磁環境和不斷更新的標準要求。通過全面的測試和驗證,確保設備在復雜環境中的穩定性和可靠性,為產品的順利上市和廣泛應用打下堅實的基礎。
